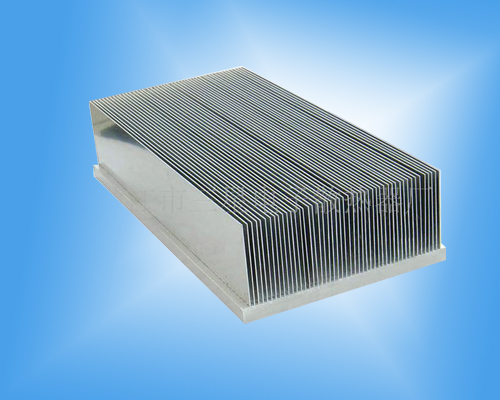

鎮江三星電子講解設計開發電子散熱片時應該考慮哪些因素
發布時間：2017.04.04 瀏覽次數：
新聞來源：dwyer17.com
鎮江三星電子作為專業的電子散熱片，電子散熱器的生產廠家，結合多年的研發經驗，今天在這里為你分享一下設計電子散熱片要思考的方方面面。
一.散熱片體積
二. 散熱片底部厚度
要使得散熱片 效率增加，散熱片 底部厚度有很大的影響，散熱器的底部必須夠厚才能使足夠的熱能順利的傳到所有的鰭片，使得所有鰭片有 好的利用效率。 然而太厚的底部除了浪費材料，也會造成熱的累積反而使熱傳能力降低。良好的底部厚度設計必須由熱源部分厚而向邊緣部份變薄，如此可使散熱片 由熱源部份吸收足夠的熱向周圍較薄的部份迅速傳遞。 散熱瓦數和底部厚度的關系如下式所示：t=7xlogW-6 (min 2mm)
三. 散熱鰭片外形
電子散熱片內部的熱藉由對流及輻射散熱，而對流部分所占的比例非常高， 對流所產生熱流相互影響。
1.鰭片之間的間隔在散熱片壁面會因為表面的溫度變化而產生自 然對流， 造成壁面的空氣層（邊界層） 流， 空氣層的厚度約 2mm，鰭片間格需在4mm以上才能確保自然對流順利。但是卻會造成鰭片數目減少而減少散熱片面積。鰭片間格變狹窄-自然對流發生減低，降低散熱效率。鰭片 間格變大-鰭片 變少， 表面積減少。
2.鰭片角度 鰭片 角度約三度。
3.鰭片厚度當鰭片的形狀固定，厚度及高度的平衡變得很重要，特別是鰭片 厚度薄高的情況，會造成前端傳熱的困難，使得散熱片 即使體積增加也無法增加效率。散熱片變短時，增加表面積會增加散熱效率，但也會使散熱片的體積減少而造成的缺點（熱容量減少）因而產生。因此鰭片長度需保持一定才能產生效果。鰭片變薄-鰭片 傳熱到頂端能力變?nèi)貊捚兒?鰭片數目減少（表面積減少） 鰭片 增高-鰭片 傳到頂端能力變?nèi)酰w積效率變?nèi)酰捚兌?表面積減少
4.散熱片表面處理：散熱片表面做耐酸鋁（Alumite） 或陽極處理可以增加輻射性能而增加散熱片 的散熱效能，一般而言，和顏色是白色或黑色關系不大。表面突起的處理可增加散熱面積，但是在自 然對流的場合，反而可能造成空氣層的阻礙，降低使用效率。
通過以上分析講解，希望能對你有所幫忙，更多有關電子散熱片的信息請關注：http://dwyer17.com
